直排大气罗茨真空泵的安装校准

　　直排大气罗茨真空泵作为工业真空系统中的重要设备，其安装校准的精度直接影响系统运行的稳定性与效率。本文将从安装环境选择、基础施工规范、泵体校准要点及关键参数调试四个维度，系统阐述直排大气罗茨真空泵的标准化安装流程。

　　一、安装环境与基础施工规范

　　直排大气罗茨真空泵对安装环境有严格要求：需选择干燥、通风良好的室内场所，环境温度控制在5-40℃范围内，避免高温导致设备热变形或低温引发润滑油凝固。安装基础应采用钢筋混凝土结构，承载力需满足设备总重量的3倍以上，基础表面平整度误差需≤0.5mm/m。施工时需预留地脚螺栓孔，采用二次灌浆工艺固定设备，确保基础与泵体接触面无空隙。

　　二、泵体校准核心步骤

　　水平度校准：使用激光水平仪检测泵体纵向与横向水平度，通过调整金属垫片厚度使误差≤0.1mm/m。特别注意进出口法兰面的水平偏差需≤0.05mm/m，避免管路连接时产生应力。

　　同轴度校准：采用千分表检测主从动转子轴的同轴度，径向跳动值需≤0.03mm，端面跳动值≤0.02mm。校准过程中需同步检查齿轮箱内同步齿轮的啮合间隙，确保齿侧间隙在0.15-0.25mm范围内。

　　间隙调整：转子间间隙需按设备手册要求进行动态校准，在转子与水平线成±45°位置检测，总间隙D需满足-45°时为D/3、+45°时为2D/3的分配原则。转子与泵壳间隙需控制在0.1-0.2mm范围内，通过端盖定位销实现精准定位。

　　三、关键参数调试要点

　　转向验证：接通电源前需确认电机转向与泵体箭头标识一致，可通过点动方式观察转子旋转方向，避免反转导致设备损坏。

　　振动监测：启动后使用振动分析仪检测轴承座振动值，轴向振动需≤2.8mm/s，径向振动≤4.5mm/s，超标时需检查转子平衡或轴承游隙。

　　温度控制：运行初期需每30分钟记录轴承温度与排气温度，轴承温升需≤35℃，排气温度≤80℃，温度异常时需检查冷却系统或润滑状态。

　　四、系统联调注意事项

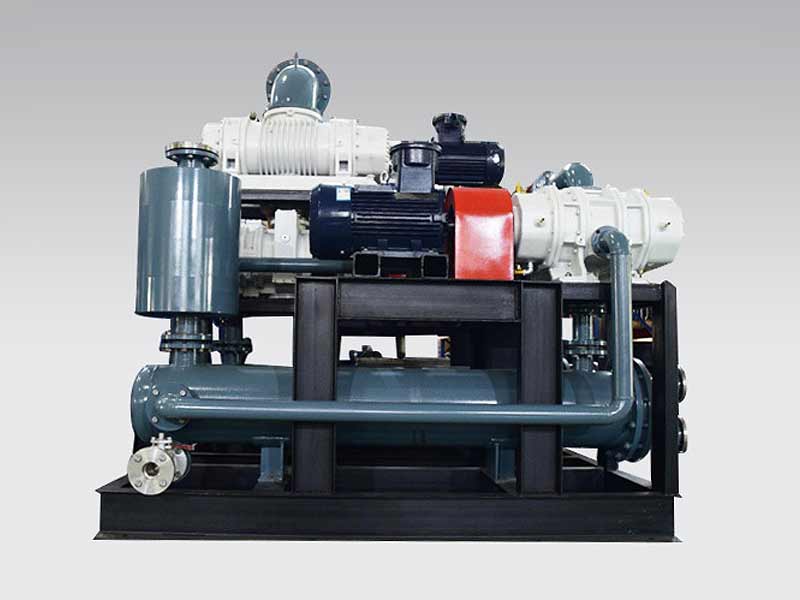

　　直排大气罗茨真空泵需与前级泵组成真空机组运行，安装时需在两泵间设置弹性补偿管，管路长度需≥3倍管径以减少振动传递。电气控制系统需配置互锁保护装置，当前级泵停止运行时，罗茨泵需在0.5秒内同步停机，防止排气压力超标。系统真空度达到设定值后，需通过调节进气阀门将工作点稳定在泵的较好效率区。

　　通过标准化安装校准流程，可确保直排大气罗茨真空泵实现零泄漏、低振动、长寿命运行。建议每运行2000小时进行一次全面校准，重点检测转子间隙变化与轴承游隙，为工业真空系统提供可靠保障。
